Деталі реалізації

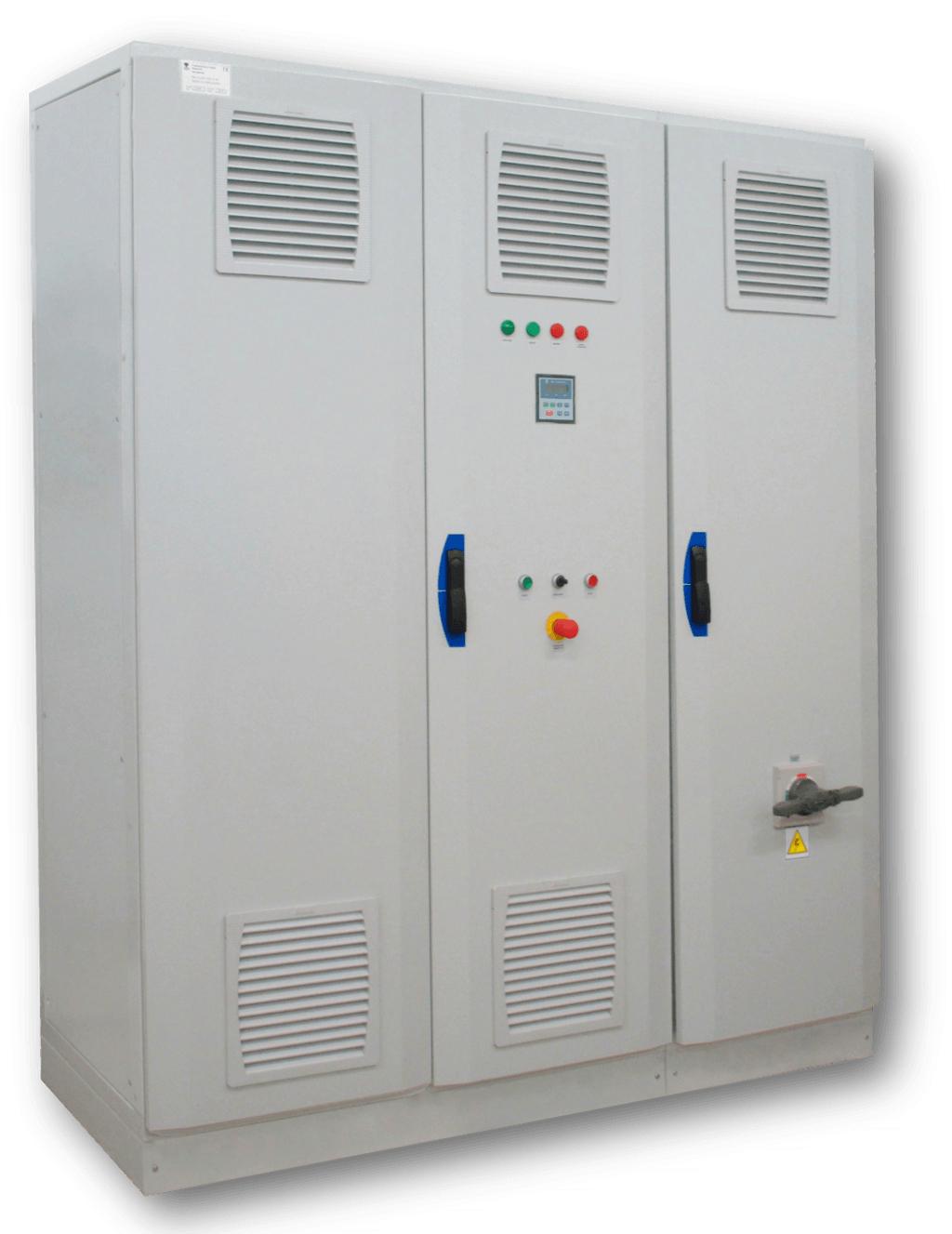

Шафа приводу з частотним перетворювачем 400 кВт

Провідний проєктувальник: Маріуш Шлендак

Шафа привідна інверторна типу PZN-400 kW призначена для живлення і безступінчастого регулювання швидкості трифазних асинхронних двигунів потужністю до 400 кВт.

Ми виготовляємо шафи для електроприводів з моменту заснування компанії. Спочатку це були тиристорні системи. З розвитком приводної техніки ми почали використовувати інвертори власної розробки. В даний час ми використовуємо векторні інвертори типу MFC710 і MFC710/AcR, які дозволяють повертати енергію в мережу.

Показана тут система була виготовлена нами для компанії G-Drilling з Варшави, яка здійснила інвестицію для Geotermia Konin.

Технічні дані:

  • Номінальна вхідна напруга: 3 x 400 В @ 50 Гц
  • Вихідна напруга: 3 x 0..400 В @ 0..100 Гц
  • Номінальний вихідний струм: 730 А
  • Устаткування шафи включає в себе:
    1. перетворювач частоти MFC710/400 кВт;
    2. мережевий дросель;
    3. фільтр радіочастотних перешкод;
    4. вимикач живлення MCCB;
    5. роз’єднувач RBK 4a;
    6. апаратура управління.
  • На дверях шафи розміщуються:
    1. аварійний вимикач;
    2. ручка для головного вимикача;
    3. панель управління з дисплеєм;
    4. кнопки управління;
    5. сигнальні лампи.
  • Розміри шафи: 1800х620х2100 мм
  • Відповідність стандартам: PN-EN 50178:2003, PN-EN 60204-1:2010, PN-EN 61800-5-1:2007, PN-EN 61800-3:2008
