Деталі реалізації

Блок живлення TZE 450A для ліній електрофоретичного фарбування

Відповідальний конструктор: Анджей Щепановський

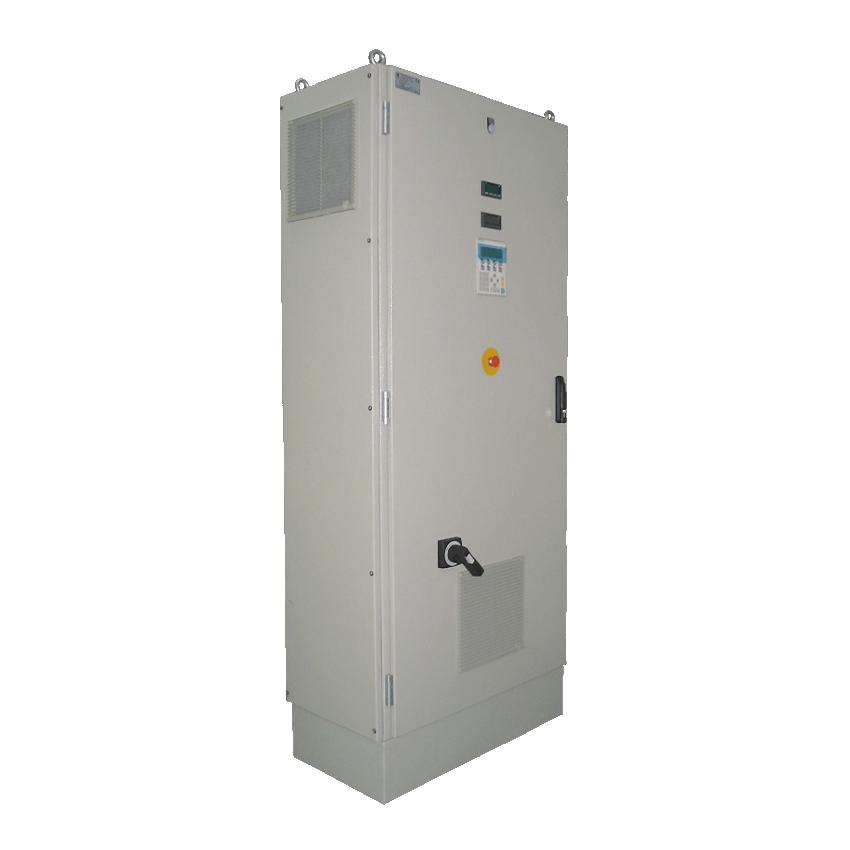

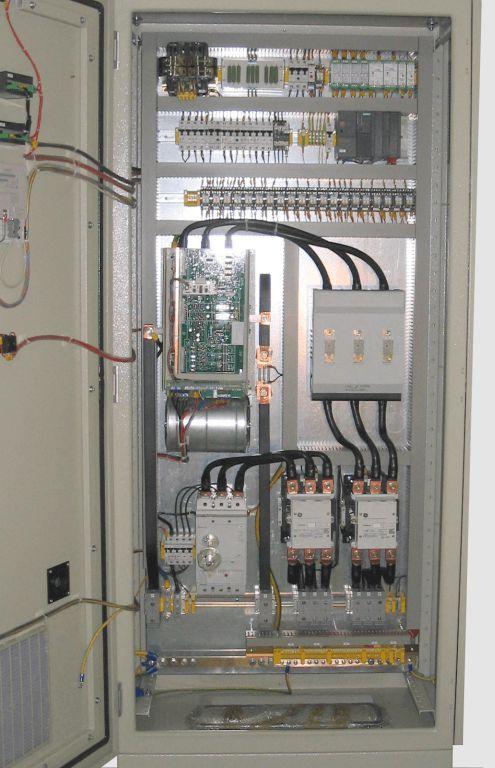

Показаний нижче блок живлення TZE 450 A 400 V був виготовлений нами для компанії Adal Coating Systems з Адамівки. Цільовим замовником була компанія WINKELMANN з міста Легніца.

Ми також виготовили для компаній подібні джерела живлення для ліній електрофоретичного фарбування, як анафоретичного (анафорезу), так і катафоретичного (катафорезу):

  • Electropoli-Galvanotechnika, м. Бельсько-Бяла: 2x TZE 400 A/400 V, TZE 100 A/400 V
  • Promal, Wieruszów / Saga Poland, м. Терезин: TZE 200 A/400 V, TZE 25 A/350 V
  • Pomel, м. Вишкув: TZE 100 A/400 V
  • Wesem, м. Величка: TZE 25 A/350 V
  • FPHU IZA, м. Стеншев: TZE 25 A/350 V
  • Europainting, м. Тихи: TZE 500 A/400 V
  • ZUGIL-Projekt, м.Велюнь / Лещинська фабрика насосів, Лешно: TZE 250 A/400 V
  • Sipma S.A., м.Люблін: TZE 1000 A/300 V (анафорез)
  • Adal, Czosnów / Pronar, м. Нарев: TZE 100 A/400 V

Технічні дані:

  • Джерело живлення: 3×400 В, 50 Гц
  • Вихід постійного струму: I(dN)=450 A, U(dN)=400 V
  • Напруга поляризації: регулюється в діапазоні 0 ÷ 100 В
  • Робоча напруга: Ud регулюється в діапазоні 0÷400 В з точністю 2%
  • Час наростання вихідної напруги: 0÷100 s
  • Пульсація вихідного струму: ≤ 4% для Id ≥ 50% I(dN), Ud ≥ 50%U(dN)
  • Спосіб охолодження: примусове повітря (додатковий даховий кондиціонер)
  • Вимірювання робочої напруги: цифрове
  • Вимірювання робочого струму: цифрове

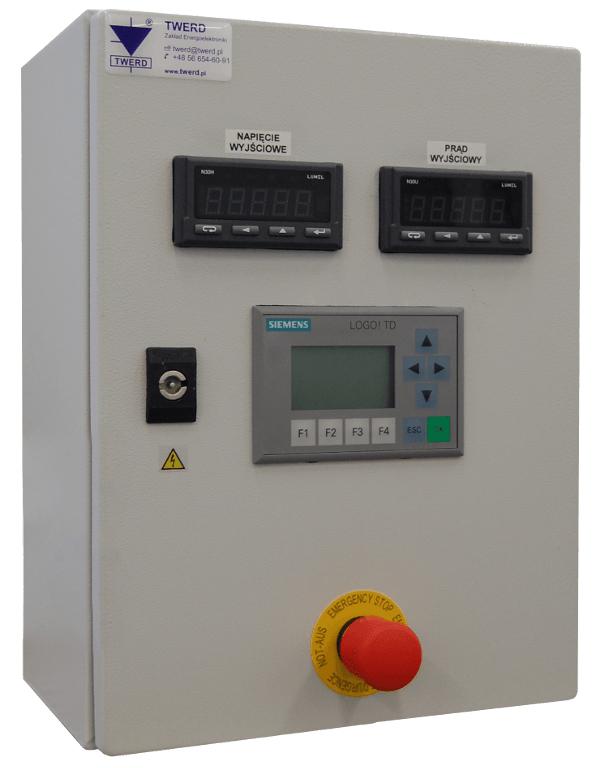

  • Управління випрямлячем:
    1. місцеве за допомогою контролера і панелі оператора;
    2. дистанційне з клемної колодки.
  • Корпус випрямляча:
    1. металевий зі ступенем захисту lP54;
    2. з порошковим покриттям;
    3. розміри [Ш х Д х В]: 1000 х 600 х 2000 мм + цоколь Н=100 мм + кожух 400 мм;
    4. вага: 300 кг.
  • Корпус трансформатора і дроселя:
    1. метал зі ступенем захисту lP23;
    2. порошкове покриття;
    3. розміри [Ш х Д х В]: 1000 x 600 x 2000 мм + цоколь H=100 мм;
    4. вага: 600 кг.
  • Термін поставки: 10 тижнів з моменту отримання замовлення.
