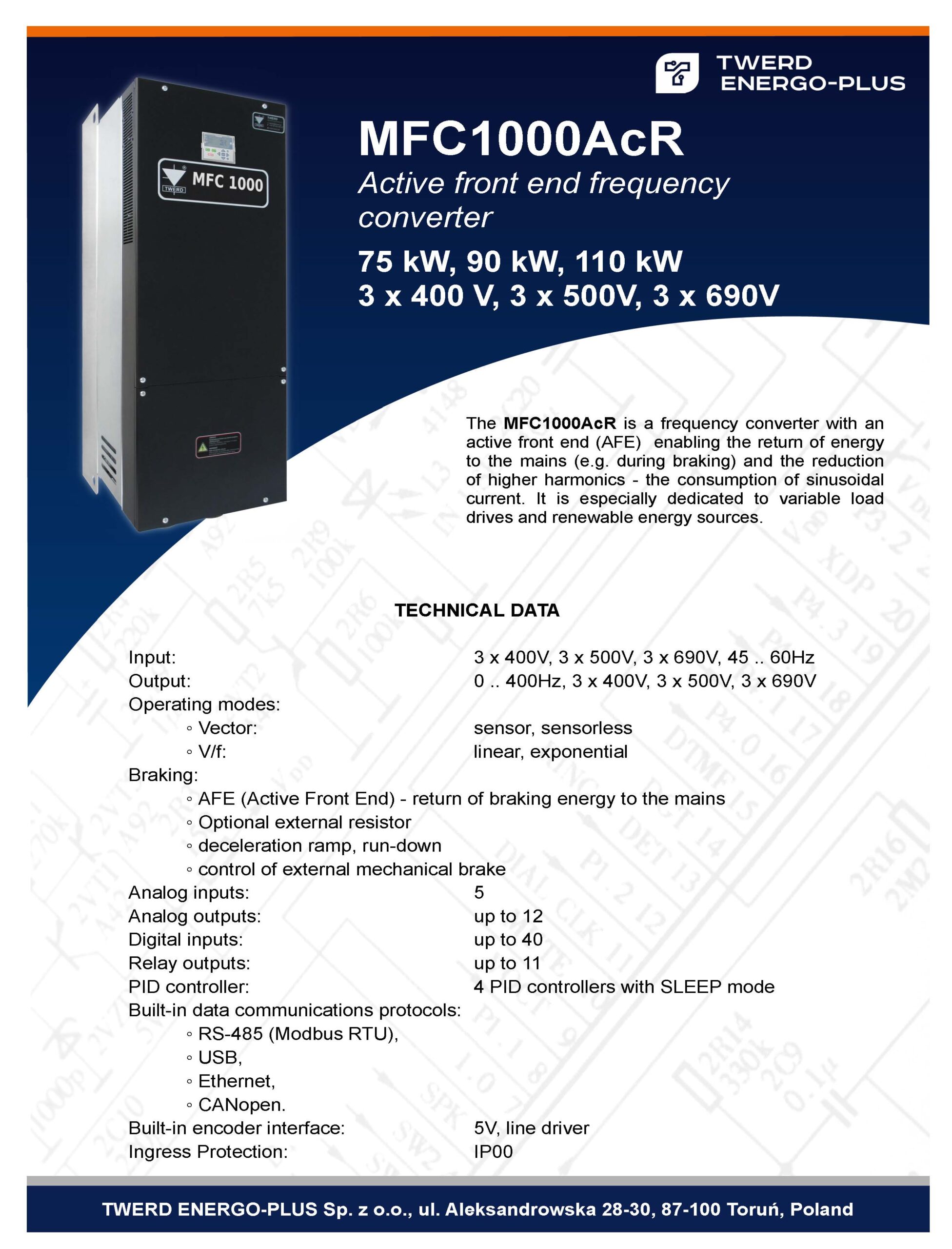

Регенераторний перетворювач типу MFC1000AcR
75 kW, 90 kW, 110 kW
3 x 400 V, 3 x 500 V, 3 x 690 V
Живлення: 3 x 400 V, 3 x 500 V або 3 x 690 V, 45 .. 60 Hz
Вихід: 0 .. 400 Hz, 3 x 400 V, 3 x 500 V або 3 x 690 V
- Номінальний вихідний струм:
- MFC1000AcR/75 кВт 400 В: 150 A
- MFC1000AcR/90 кВт 400 В: 180 А
- MFC1000AcR/110 кВт 400 В: 210 А
- MFC1000AcR/75 кВт 500 В: 120 А
- MFC1000AcR/90 кВт 500 В: 150 А
- MFC1000AcR/110 кВт 500 В: 180 А
- MFC1000AcR/75 кВт 690 В: 90 А
- MFC1000AcR/90 кВт 690 В: 105 А
- MFC1000AcR/110 кВт 690 В: 120 А
- Здатність витримувати навантаження 1,5 Iн 60 секунд кожні 10 хвилин
- Управління:
- векторне: з датчиком або без датчика обертання ротора;
- скалярне U/f: лінійна або квадратична характеристика.
- 4 вбудовані ПІД-регулятори з функцією SLEEP
- Можливість прямого підключення інкрементального енкодера (5 В датчик лінії)
- Гальмування:
- AFE – повернення енергії гальмування в мережу живлення;
- опціонально зовнішній гальмівний резистор;
- за заданою рампою або вибігом;
- управління механічним гальмом.
- Аналогові входи: 5
- Аналогові виходи: до 12/li>
- Цифрові входи: до 40
- Цифрові виходи: до 11
- Вбудовані комунікаційні інтерфейси:
- RS-485 (Modbus RTU);
- USB;
- Ethernet;
- CANopen.
- Ступінь захисту IP: IP00
- Розміри зовнішні: од 300x900x430 мм – залежно від виконання
- Вага: ~100 кг – залежно від виконання
MFC1000AcR – це перетворювач частоти з активним ступенем входу (ang. Active Front End), що дозволяє повернення енергії в мережу живлення (наприклад, під час гальмування) і редукції вищого гармонійного – споживання синусоїдального струму. Він призначений, особливо, для приводів із змінним навантаженням та відновлюваних джерел енергії.
