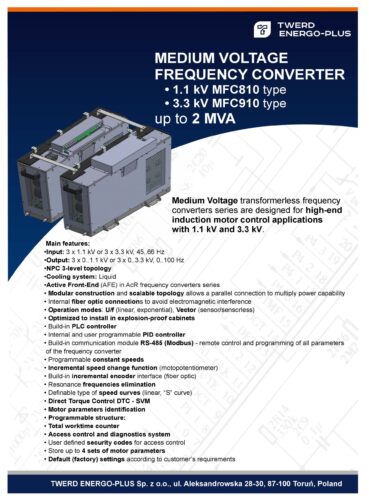

Преобразователь частоты (трехуровневый векторный инвертор с напряжением питания 1140V) типа MFC810
55 - 800 kW
1140 V
Входное напряжение: 3 x 1140 V, 45 .. 66 Hz
Выход: 0 — 100 Hz, 3 x 0 .. 1140 V
- Управление:
- скалярное U/f (линейное/квадратичное);
- векторное (с датчиком/ без датчика).
- Отсоединяемая панель индикации и управления с LCD — дисплеем
- Встроенный контроллер PLC
- Встроенный контроллер группы насосов или вентиляторов
- ПИД — регулятор
- Встроенный модуль связи RS232/RS485 (MODBUS)
- Возможность управления работой и настройкой параметров по каналу связи
- Программируемые постоянные скорости
- Функция мотопотенциометра
- Возможность прямого подключения инкрементального энкодера (сигнал 5В)
- Вырезание программируемых резонансных полос частоты
- Определённые формы и наклон характеристики задатчика скорости (линейные, кривая «S»)
- Возможность работы с регулированием момента
- Идентификация параметров двигателя
- Программируемая структура управления:
- переключаемые варианты управления (А, В);
- задатчик скорости: панель управления, аналоговый вход, ПИД-регулятор, мотопотенциометр, блок PLC;
- старт/стоп (панель управления, цифровые входы, блок PLC);
- программируемые цифровые входы: старт/стоп, направление, блокировка работы, внешняя неисправность, устранение неисправности;
- программируемые цифровые выходы: готовность, работа, авария, предупреждение, превышение определённой температуры радиатора, достижение заданной скорости или предельной скорости, достижение ограничения тока, выход блока PLC;
- программируемые аналоговые выходы: частота, скорость вращения, сила выходного тока, выходное напряжение, степень нагрузки, выход блока PLC.
- Измерение времени работы
- Часы реального времени (опция)
- Система блокировок и диагностики
- Защита клавиатуры системой контроля доступа
- Возможность сохранения в памяти параметров 4 двигателей
- Определенные варианты заводских параметров
Преобразователь серии MFC810 предназначен для управления индуктивными двигателями с номинальным напряжением 1000/1140 В. Модульная конструкция, 3-уровневая топология частотника и система жидкостного охлаждения предоставляют возможность установки преобразователей этой серии в помещениях с ограниченным пространством. Преобразователь состоит из трёх независимых силовых модулей (по одному на фазу), общей цепи выпрямителя и отдельного модуля управления. Система предназначена для встраивания.
