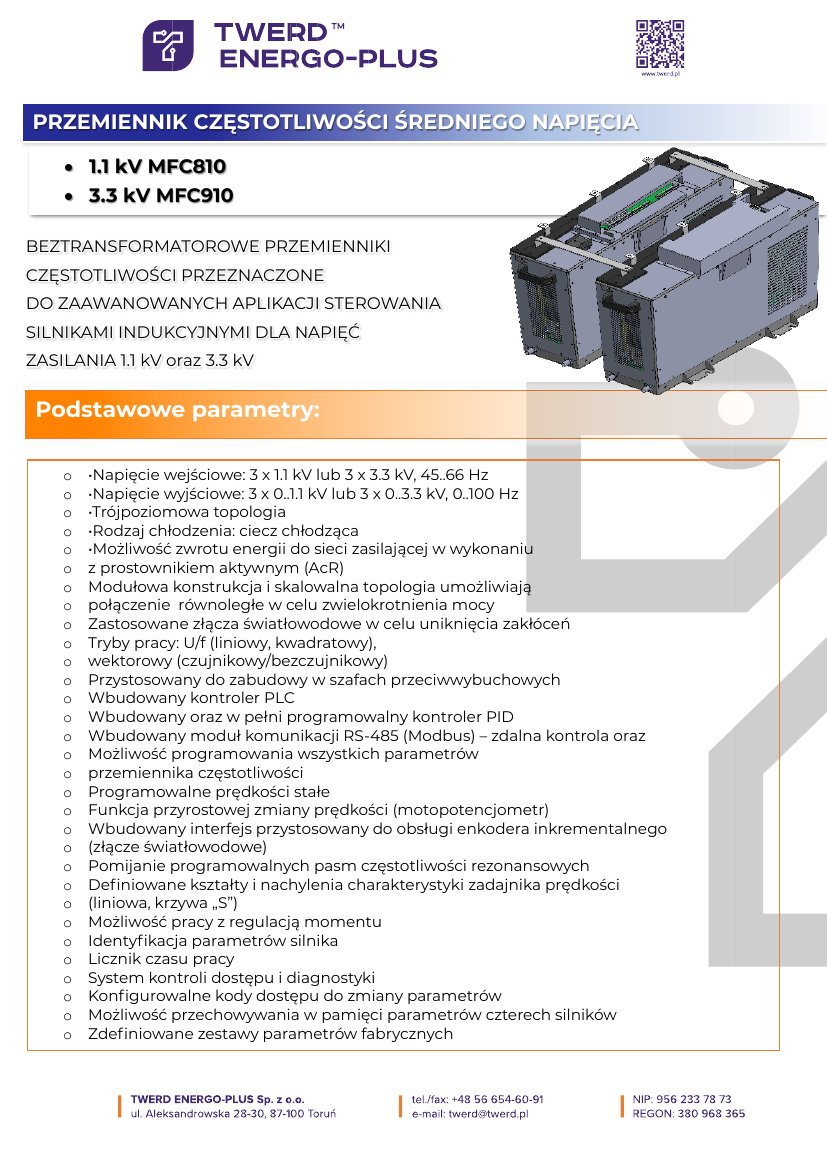

Przemiennik częstotliwości (trójpoziomowy falownik wektorowy na napięcie zasilania 1140V) typu MFC810

55 - 800 kW
1140 V

Wyjście: 3 x 1140 V, 45 .. 66 Hz

Wyjście: 0 – 100 Hz, 3 x 0 .. 1140 V

  • Sterowanie:
    1. u/f (liniowy/kwadratowy);
    2. wektorowe (czujnikowy/bezczujnikowy).
  • Odłączalny panel sygnalizacji i sterowania z wyświetlaczem LCD
  • Wbudowany sterownik PLC
  • Wbudowany kalkulator nawijakowy
  • Wbudowany sterownik zestawu pomp lub wentylatorów
  • Zintegrowany regulator PID
  • Wbudowany moduł komunikacyjny RS232/RS485 (Modbus)
  • Możliwość sterowania pracą i edycji parametrów poprzez łącze komunikacyjne
  • Programowalne prędkości stałe
  • Funkcja motopotencjometru
  • Możliwość bezpośredniego podłączenia enkodera inkrementalnego (5V, nadajnik linii)
  • Pomijanie programowalnych pasm częstotliwości rezonansowych
  • Definiowane kształty i nachylenia charakterystyk zadajnika prędkości (liniowe, „krzywa S”)
  • Możliwość pracy z regulacją momentu
  • Identyfikacja parametrów silnika
  • Programowalna struktura:
    1. przełączalne warianty sterowania (A,B);
    2. zadajnik prędkości (panel sterowania, wejście analogowe, regulator PID, motopotencjometr, blok PLC);
    3. start/stop (panel sterowania, wejścia cyfrowe, blok PLC).
  • Programowalne wejścia cyfrowe:
    1. start/stop;
    2. kierunek;
    3. blokada pracy;
    4. usterka zewnętrzna;
    5. kasowanie usterki.
  • Programowalne wyjścia cyfrowe:
    1. gotowość;
    2. praca;
    3. awaria;
    4. ostrzeżenie;
    5. przekroczenie określonej temperatury radiatora;
    6. osiągnięcie prędkości zadanej lub progowej;
    7. osiągnięcie ograniczenia prądowego;
    8. wyjście bloku PLC.
  • Programowalne wyjścia analogowe:
    1. częstotliwość;
    2. prędkość obrotowa;
    3. natężenie prądu wyjściowego;
    4. napięcie wyjściowe;
    5. stopień obciążenia;
    6. wyjście bloku PLC.
  • Pomiar czasu pracy
  • Zegar czasu rzeczywistego (RTC, opcja)
  • Układ blokad i diagnostyki
  • Zabezpieczenie klawiatury systemem kodów dostępu
  • Zdefiniowane zestawy parametrów fabrycznych

Przemiennik serii MFC810 przeznaczony jest do sterowania silnikami indukcyjnymi o napięciu znamionowym 1000/1140 V. Modułowa konstrukcja, 3-poziomowa topologia falownika oraz system chłodzenia cieczą predysponują układy tej serii do zabudowy w przestrzeniach o stosunkowo małej kubaturze. Przemiennik składa się z trzech niezależnych modułów mocy (po jednym na fazę), wspólnego obwodu prostownika oraz oddzielnego modułu sterowania. Układ przeznaczony jest do zabudowy.
