Szczegóły realizacji

Dane techniczne:

Strona AC – sieć elektroenergetyczna

• Napięcie UAC: 3 x 400 V ¹⁾
• Częstotliwość: 45 ÷ 66 Hz
• Prąd znamionowy I_AC: 362 A

Strona DC – bateria akumulatorów

• Napięcie U_DC: 600 ÷ 800 V
• Prąd I_DC: 0 ÷ 425 A
• Przeciążalność: 150% 30 sekund, 120% 10 minut
• Wytrzymałość zwarciowa (strona AC): 5 x In dla t < 100 ms
• Stopień ochrony: IP21

Poziom harmonicznych prądu

• THDI <3% ²⁾

Komunikacja

• Złącza: RS-485, Ethernet
• Protokół komunikacyjny
• Modbus RTU funkcje: 3, 6, 16
• Modbus TCP/IP: funkcje: 3, 6, 16
• Prędkość transmisji RS-485: 2400, 4800, 9600, 19200, 38400, 57600, 115200 bit/s

Zabezpieczenia wewnętrzne inwertera

• Zwarciowe: zwarcie na wyjściu układu
• Nadprądowe AC: wartość chwilowa 2,5 I_N, skuteczna 2,5 I_N
• Nadprądowe DC: wartość chwilowa 2,0 I_DC-MAX
• Nadnapięciowe AC/DC: 1,1 Uin (Uin = 400 V) AC; 800 V_DC ³⁾
• Podnapięciowe: 0,85 Uin
• Termiczne układu: czujnik temperatury radiatora
• Kontrola wejść analogowych: sprawdzanie braku “żyjącego zera” w trybach 2..10 V i 4..20 mA
• Zabezpieczenie zwarciowe szybkie (wkładka topikowa) od strony AC: 500 A aR

Wymiary zewnętrzne:

• 1600 x 2200 x 640 [mm]

1. 1. 1. Możliwość pracy dla zakresu 80-120%
      2. Dla wartości nominalnych
      3. Nastawa parametrem

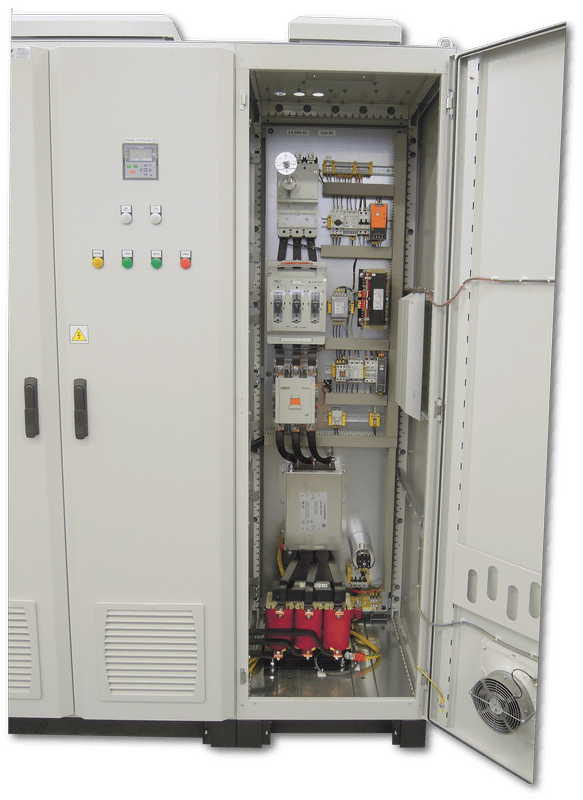

Budowa urządzenia

Głównym elementem urządzenia jest przekształtnik AC/DC/DC, który odpowiada za proces ładowania i rozładowania podłączonej baterii akumulatorów. Ponadto w szafie elektrotechnicznej umieszczono niezbędną aparaturę zapewniającą poprawną pracę urządzenia. Na zewnętrznej stronie drzwi szafy znajdują się: wyłącznik główny obwodu mocy 400 V_AC, wyłącznik napięcia pomocniczego 110 V_DC, panel sterujący oraz lampki sygnalizacyjne.
