Moduł ładowania baterii ogniw litowych

Przeznaczenie

Moduł ładowania baterii ogniw litowych typu BCK-60 został wykonany na zamówienie Instytutu Techniki Górniczej KOMAG. Moduł przeznaczony jest do ładowania baterii ogniw litowych - ogniwa LiFePO4 wraz z systemem nadzoru BMS. Posiada trzy niezależne odpływy o E = 20 kWh. Umożliwiają one bezpieczne naładowanie trzech ogniw litowych o łącznej energii 120 kWh w czasie 2 godzin. Komunikacja z BMS odbywa się poprzez złącze CAN.

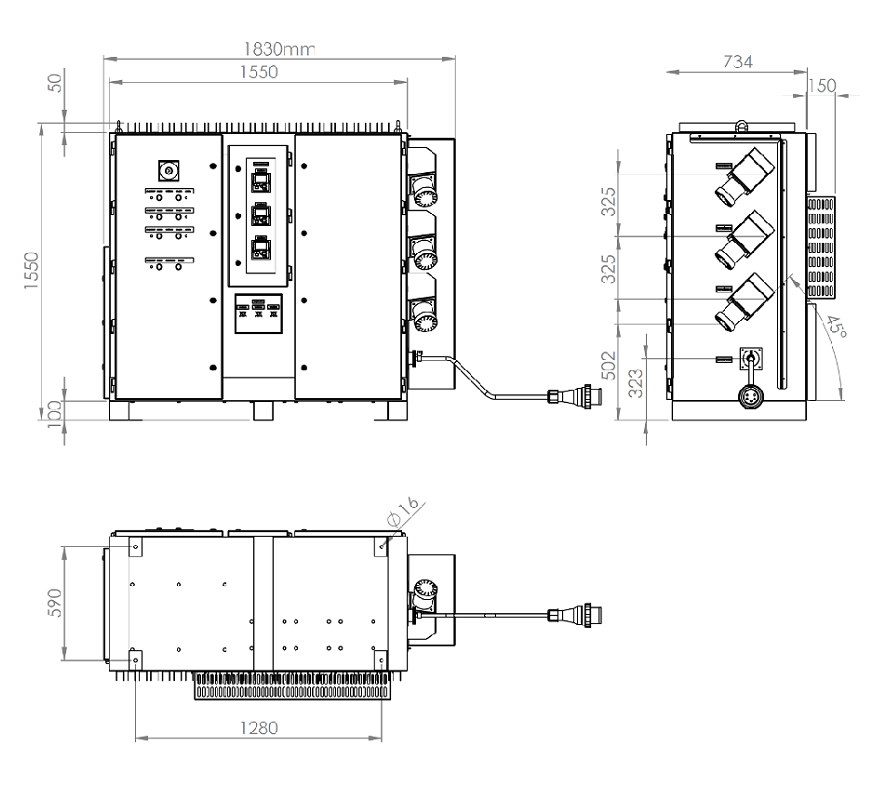

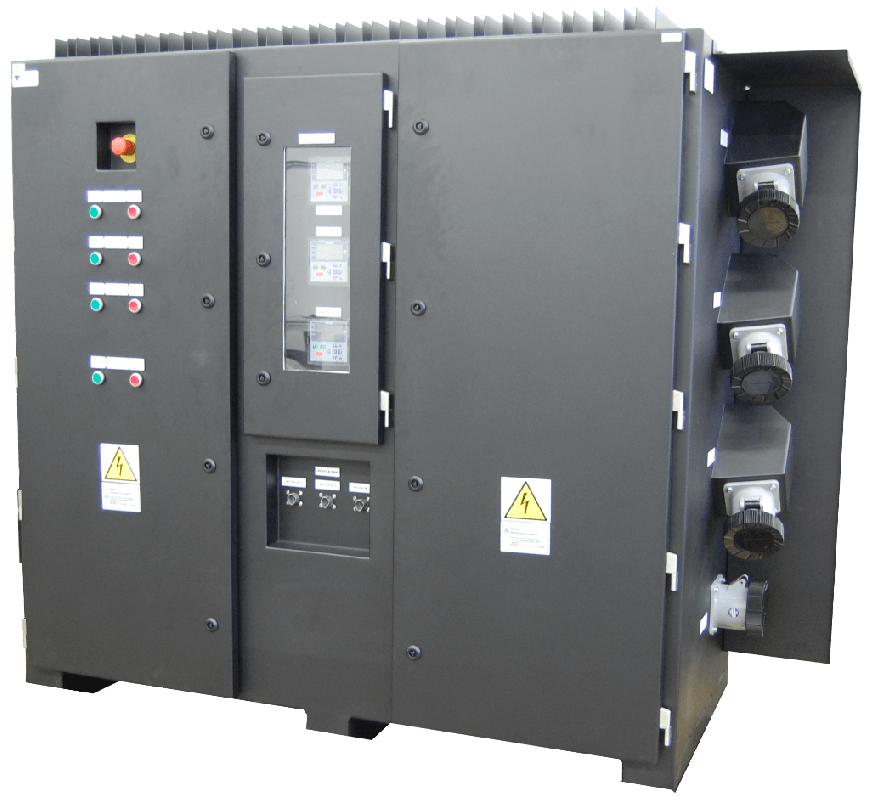

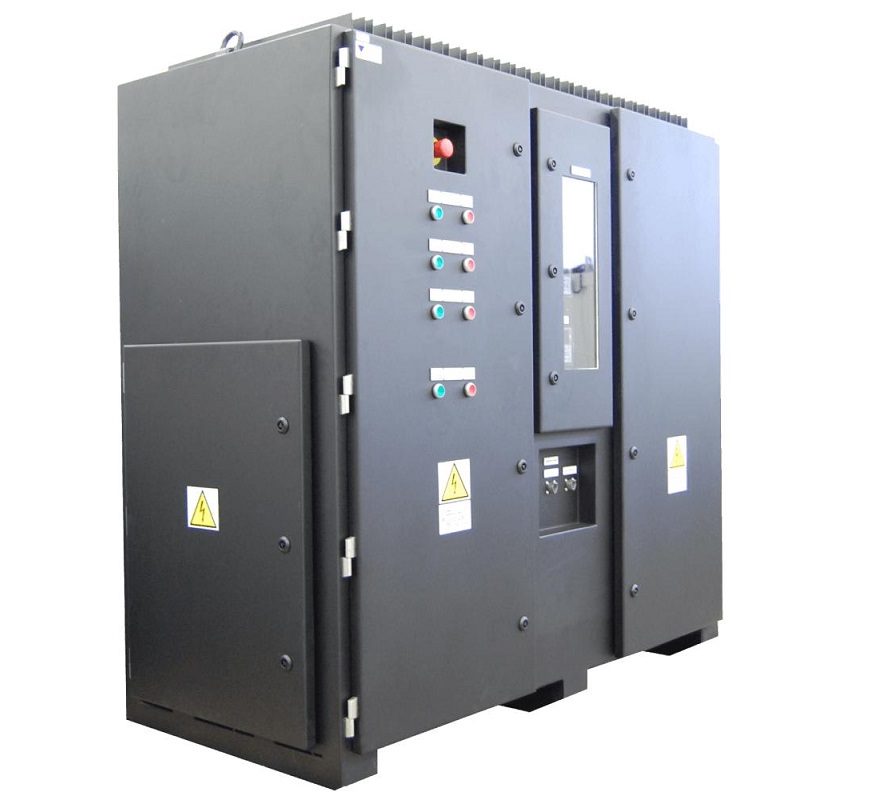

Moduł ładowania został umieszczony w szafie metalowej, produkcji firmy Radiolex z Pruszcza Gdańskiego, o wymiarach 1830x1550x883 mm i stopniu ochrony IP67. Szafa została zabezpieczona antykorozyjnie i pomalowana proszkowo.





Dane techniczne:

  • Zasilanie:
    • Napięcie znamionowe: 3 x 500 V AC (międzyprzewodowe; -15% +10%), 45..66Hz
    • Układ sieci: IT
    • Prąd znamionowy wejściowy: 125 A

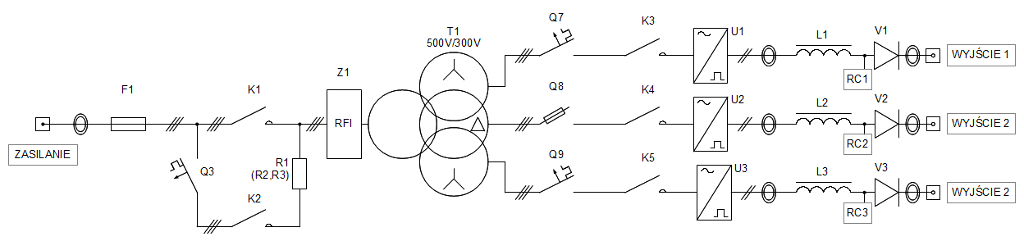

  • Wyjście - moduł posiada trzy niezależne wyjścia: Wyjście 1, Wyjście 2, Wyjście 3
    • Napięcie wyjściowe: 150÷400 V DC
    • Prąd wyjściowy maksymalny: 100A DC (dla każdego z wyjść)
    • Moc wyjściowa maksymalna: 20kW (dla każdego z wyjść)
    • Częstotliwość kluczowania: 5kHz
  • Wbudowany interfejs komunikacyjny CAN - układ nadzoru do komunikacji z ładowanymi bateriami
  • Zabezpieczenia:
    • Zwarciowe,
    • Nadprądowe,
    • Nadnapięciowe AC/DC,
    • Podnapięciowe,
    • Termiczne urządzenia,
    • Termiczne baterii akumulatorów,
    • Termiczne transformatora T1 500V/300V,
    • Termiczne dławików wyjściowych L1,L2,L3,
    • Kontrola komunikacji z Panelem sterującym,
    • Kontrola komunikacji złącza CAN,
    • Kontrola nadmiernego rozładowania baterii,
    • Kontrola przeładowania baterii

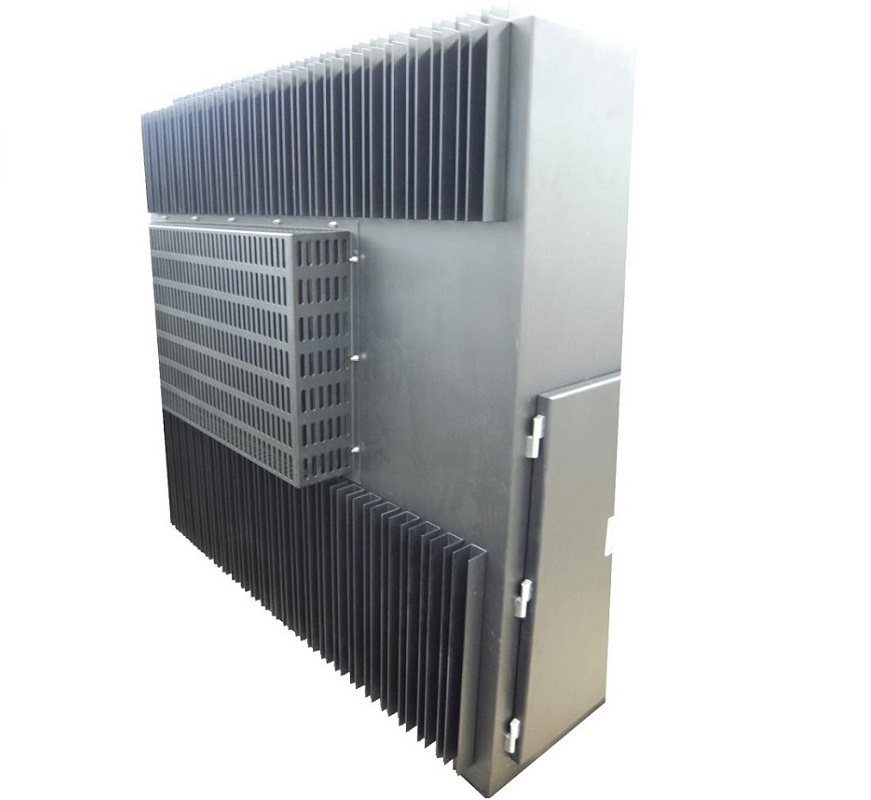

  • Chłodzenie: pasywne; wewnątrz szafy jest umieszczonych kilka wentylatorów w celu zapewnienia obiegu powietrza; także moduły wyjściowe MFC1000BC posiadają wewnętrzne wentylatory.
  • Stopień ochrony: IP 67
  • Ochrona przed korozją: szafa jest wykonana z blachy stalowej o grubości 3 mm malowanej proszkowo: farba podkładowa i dwie warstwy farby powierzchniowej. Kolor czarny, matowy.
  • Producent szafy: ZW Radiolex Sp. z o.o Pruszcz Gdański
  • Typ zastosowanych gniazd ZASILANIE, WYJŚCIE 1/2/3:
    • Palazzoli 459550, 125A, 500V~, IP67



Konstruktor prowadzący: Jarosław Załęski
